插件电阻的物理尺寸

我们的客户服务部门最近收到的一个电话是,人们认为他们选错了电阻器,因为电阻器的主体比过去收到的类似电阻器小。当客户查看数据表中的物理规格时,通常会发现他们拥有正确的零件。

许多通孔电阻器制造商已经开始推出迷你线,以满足对越来越小的零件的不断增长的需求。您会发现某些系列的电阻器在较小的封装尺寸中能够具有相同的电阻值和额定功率。

以Stackpole零件S100KQCT-ND和Stackpole零件CF14JT100KCT-ND为例,如下图所示,两个零件在电气上是同一零件,但是从物理上讲S100KQCT-ND要小得多。


CF14JT100KCT-NDS100KQCT-ND
抵抗性100k100k
力量1/4瓦1/4瓦
宽容5%5%
作品碳膜碳膜
特征阻燃涂料
安全
阻燃涂料
安全
温度系数0 / -850ppm°摄氏度0 / -850ppm°摄氏度
歌剧温度-55°C至155°C-55°C至155°C
物理尺寸2.3毫米x 6毫米1.7毫米x 3.3毫米

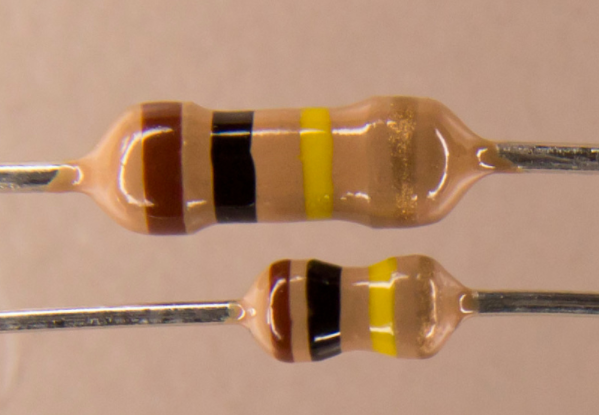

这是彼此相邻的上述两个电阻的图片。
